ACK 部署 Apache apisix-ingress-cotroller

背景

Ingress 是 Kubernetes 中一个值得关注的模块,作为外部访问 Kubernetes 集群服务的入口,市面上已经有了多种 Ingress controller 的实现。国产实时、高性能的 API 网关 Apache APISIX 推出的 Apache/apisix-ingress-controller 就是其中一员,作为功能更加强大的 ingress 对外提供服务。笔者准备在阿里云 ACK 集群上部署测试。

主题描述

本文主要介绍在阿里云 ACK 部署 apisix-ingress-controller,并且使用 httpbin 测试一个简单的场景。

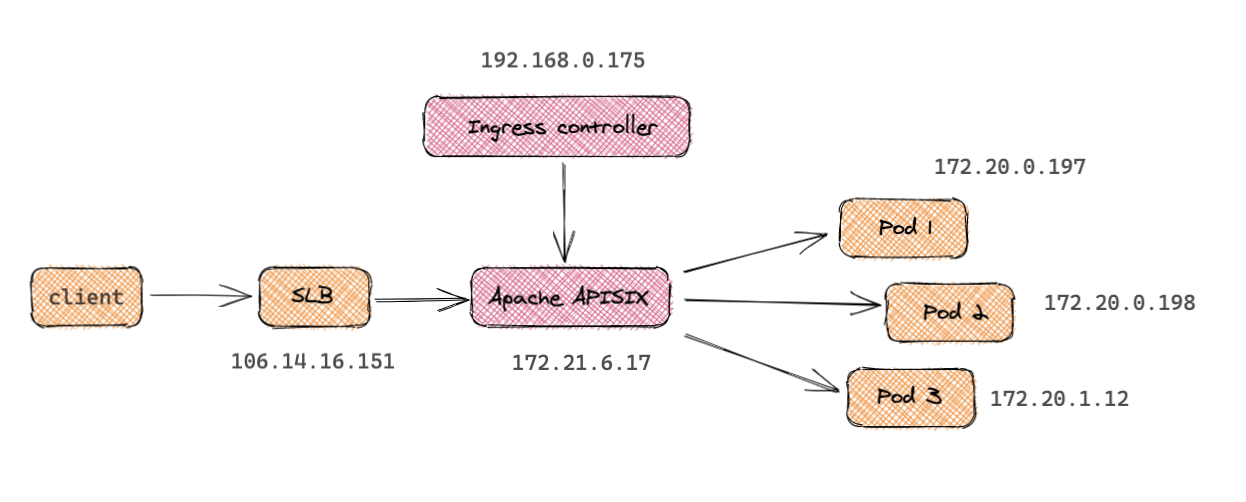

部署拓扑


依赖项

阿里云的 ACK 集群 ;推荐最低配置:3个 master 节点:CPU 2核 内存 4G2个 worker 节点:CPU 4核 内存 8G

安装步骤

apisix 2.1 release

通过 helm 安装 apisix 2.1 release

1
2
3
4
5
6
7
8
9
$ kubectl create ns apisix
$ git clone https://github.com/apache/apisix-helm-chart.git
$ cd ./apisix-helm-chart
$ helm repo add bitnami https://charts.bitnami.com/bitnami
$ helm dependency update ./chart/apisix
$ helm install apisix ./chart/apisix \
--set gateway.type=LoadBalancer \
--set allow.ipList="{0.0.0.0/0}" \
--namespace apisix

tips: etcd 安装时指定 PVC, PVC 在阿里云部署时,需要指定 PV 为云盘, 请在 PVC 的 annotations 中增加:volume.beta.kubernetes.io/storage-class: alicloud-disk-ssd。(关于 PVC 和 PV 的关系请参考这里)

apisix-ingress-controller

通过 helm 安装 apisix-ingress-controller

1
2
3
4
5
6
7
8
$ git clone https://github.com/apache/apisix-ingress-controller.git
$ cd ./apisix-ingress-controller
$ helm install ingress-apisix-base -n apisix ./charts/base
$ helm install ingress-apisix ./charts/ingress-apisix \
--set ingressController.image.tag=dev \
--set ingressController.config.apisix.baseURL=http://apisix-admin:9180/apisix/admin \
--set ingressController.config.apisix.adminKey=edd1c9f034335f136f87ad84b625c8f1 \
--namespace apisix

测试

检查集群是否部署成功



配置一个简单的路由做测试

1
2
3
4
5
6
7
8
9
10
11
12
13
14
apiVersion: apisix.apache.org/v1
kind: ApisixRoute
metadata:
name: httpbin-route
namespace: apisix
spec:
rules:
- host: httpbin.apisix.com
http:
paths:
- backend:
serviceName: httpbin
servicePort: 80
path: /hello*

通过 apisix admin api 查看结果,发现路由已经正确配置。


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
{
"action": "get",
"count": "2",
"header": {
"revision": "46",
"cluster_id": "8320356269565269865",
"raft_term": "2",
"member_id": "3807956127770623265"
},
"node": {
"key": "/apisix/upstreams",
"dir": true,
"modifiedIndex": 27,
"createdIndex": 3,
"nodes": [
{
"key": "/apisix/upstreams/00000000000000000041",
"modifiedIndex": 42,
"value": {
"nodes": {
"172.20.1.12:80": 100
},
"type": "roundrobin",
"pass_host": "pass",
"hash_on": "vars",
"desc": "apisix_httpbin_80",
"create_time": 1608561159,
"update_time": 1608561159
},
"createdIndex": 42
}
]
}
}

扩容 httpbin


查看 k8s 中 httpbin


查看 apisix 中 httpbin upstream


1
2
3
4
5
6
7
8
9
10
11
12
13
// 格式化后
{
...
"nodes": {
"172.20.1.12:80": 100,
"172.20.0.198:80": 100,
"172.20.0.197:80": 100
},
"id": "00000000000000000041",
"key": "/apisix/upstreams/00000000000000000041",
"desc": "apisix_httpbin_80",
...
}

总结

本文在 ACK 集群环境依次安装了 Etcd、 Apache APISIX、Apache apisix-ingress-controller,并且使用 httpbin 服务验证 ingress 的基本配置功能,通过 CRD 配置了路由,检测了后端服务在扩缩容时服务注册发现机制。

另外值得一提的是 apisix-ingress-controller 可以完整的支持 Apache APISIX 提供的所有插件,甚至是自定义插件。功能丰富且扩展能力强,是一款不错的 Ingress 项目。
